基于MTCA平台的无线平台解决方案
方案概要：
Wireless Platform Applications
2022-01-05
随着5G网络的快速部署，除了网络带宽的提升，网络延时的缩短，让人们的生活变得更为便捷舒适，同时也给万物互联提供了广阔的发展空间，这也给网络前端无线信号的处理带来了极大的挑战和机会，我们也根据这些需求推出不用场景的解决方案。
1.RRU/RRH（Remote Radio Unit/Remote Radio Head）64x64 M-MINO全同步天线方案
采用4U高MTCA机箱，支持10个signal full size AMC插槽，双冗余MCH，双冗余电源，射频卡采用NAMC-SDR，时钟同步和触发采用NAMC-SDR-LO。
具体功能单元：

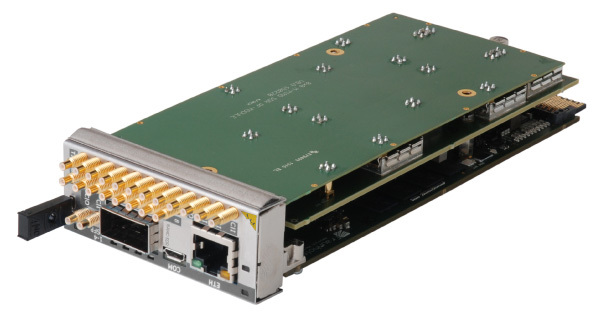

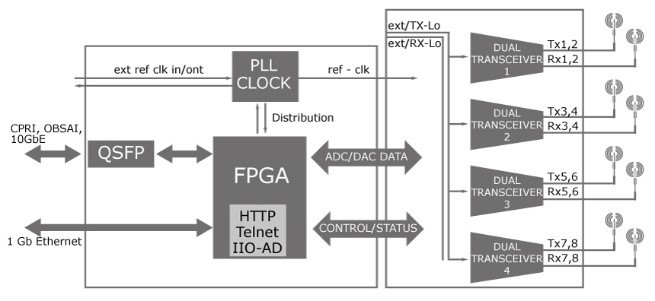

NAMC-SDR：single full size AMC插卡，可支持2,4,6,8个射频收发通道，载频范围70MHz-6GHz；前面板QSFP接口可配置为CPRI4.1，OBSAI或10GbE工作方式，可用于连接4G/5G设备的BBU/DU,实现无线网络的前传信号功能；可选板载时钟和外部输入同步触发时钟信号;FPGA实现软件无线电SDR功能

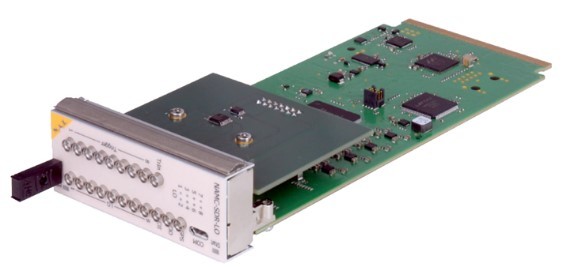

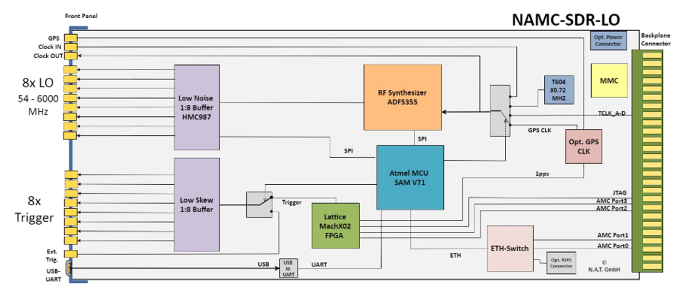

NAMC-SDR-LO：single full size AMC插卡,提供8路底偏差（low skew triggers）同步触发信号；提供8路低噪声时钟源，频率从320 到5200 MHz；频率精度1Hz；板载温度补偿功能晶振TCXO 0.28ppm；10MHz外部参考时钟输入
软件支持：
- 板级支持包Board Support Package
- Linux (Petalinux) on ARM Cortex A9 Processor
- Linux 设备接口库 LibIIO （本卡主要支持射频信号）
- 支持Matlab
- 支持GNURadio
- Test waveforms – e.g. LTE multiple streams
- Standalone or remote controlled

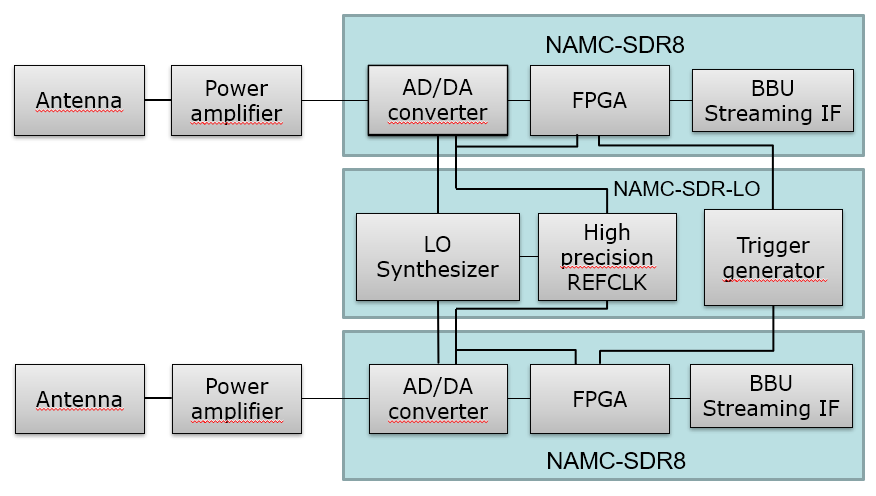

本系统装配一块NAMC-SDR-LO用于给8块NAMC-SDR提供低噪声时钟和低偏差触发信号，每块NAMC-SDR提供8 x 8 射频信号，从而实现64x64全同步天线的功能。
除了在4G/5G M-MINO射频天线使用外，本方案也可以在以下场景使用

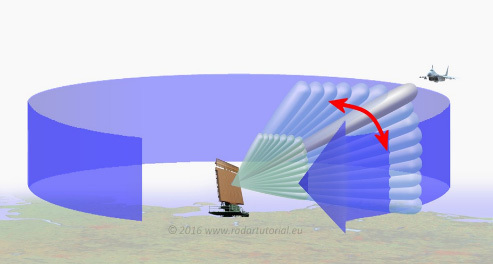

3D对空监视雷达3D air surveillance Radar

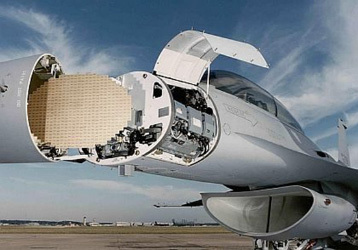

相控阵雷达Phased array radar
2.SDR软件无线电的交钥匙解决方案和早期验证开发平台FLEX

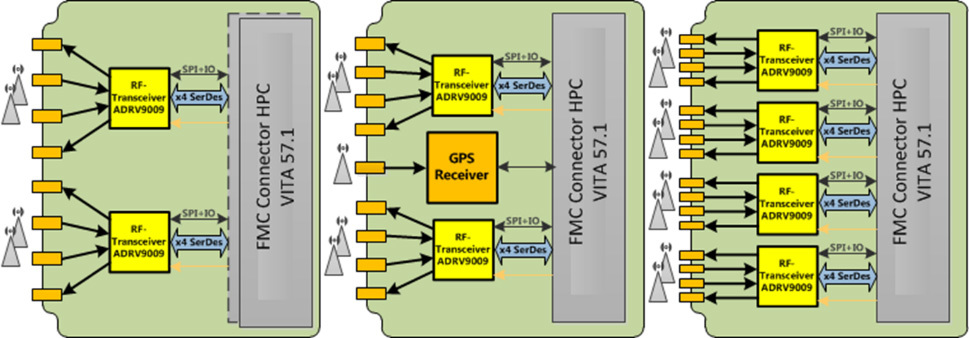

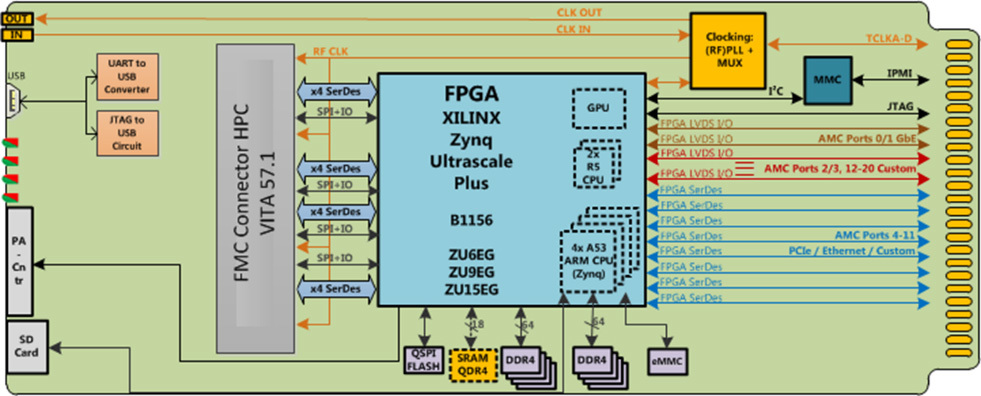

核心AMC处理卡 NAT-AMC-ZYNQUP-SDR采用一颗赛灵思Zynq® UltraScale+™ FPGA SoC ZU7EG or ZU11EG；前端射频单元装配4可AD公司ADRV9009芯片，可提供8路射频发送和8路射频接收通道，射频接口性能如下：
- Maximum receiver bandwidth: 200 MHz
- Maximum tuneable transmitter synthesis bandwidth: 450 MHz
- Maximum observation receiver bandwidth: 450 MHz
- Multichip phase synchronization for RF- and baseband signals
- Multiboard synchronization
- JESD204B IQ sample data interface to FPGA
- Tuning range (center frequency): 75 MHz to 6000 MHz
- RX gain range: 30dB in 0.5dB steps

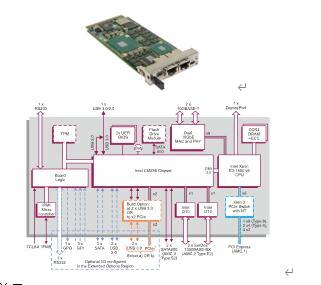

主控处理器卡的CPU采用Xeon® Processor E3-1500 v5处理器，运行linux OS
开发平台包含以下单元：
- NAT-AMC-ZYNQUP-SDR
- VIVADO® sample projects
- Linux board support package and host driver
- NAT-libraries for 8 channel phase sync operation and low latency streaming of IQ samples
- Getting started guide and user manual
- Hardware and software manuals
- Sample applications for GNUradio and Matlab
- Mini-coax-to-SMA adapter cable
- 8GB SD card
- Optional housing or 19” enclosure
具体的三个不同规模的开发平台：

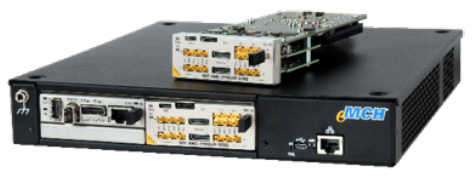

1.NAT-SDR-FLEX-S：1U高，台式紧凑型小系统
- 1xNATIVE-mini机箱：150WAC 电源和嵌入式机架管理器eMCH
- 1xNAT-AMC-ZYNQUP-SDR8射频卡：包含mini-coax-to-SMA适配电缆
- 1xprocessing AMC (Intel® Xeon® E3-1500 v5)处理器卡

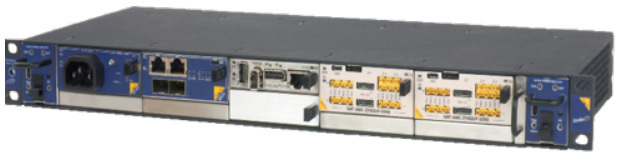

2.NAT-SDR-FLEX-M：19” 1U高上架式非冗余系统
- 1x NATIVE-C1机箱：19”1U上架式MTCA机箱，支持6个single mid size AMC插槽，一个MCH插槽，一个电源插槽
- 1x NAT-MCH交换卡：用作系统管理和数据交换，时钟分发。
- 1x 600WAC电源： 热插拔MTCA电源，用于统供电
- 2x NAT-AMC-ZYNQUP-SDR8射频卡：包含mini-coax-to-SMA适配电缆
- 1x processing AMC (Intel® Xeon® E3-1500 v5)处理器卡
- 1x 空AMC 槽位，可用于系统扩展

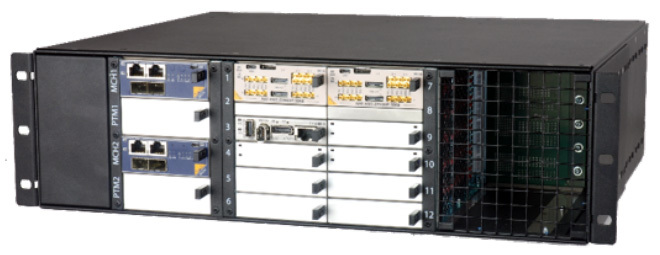

3.NAT-SDR-FLEX-L：19”3U高上架式冗余系统
- 1x NATIVE-C3机箱：19”3U上架式MTCA机箱，支持12个single mid size AMC插槽，2个冗余MCH插槽，2个冗余电源插槽
- 2x NAT-MCH交换卡：用作系统管理和数据交换，时钟分发。
- 2x 600WAC电源： 热插拔MTCA电源，用于系统供电
- 2x NAT-AMC-ZYNQUP-SDR8射频卡：包含mini-coax-to-SMA适配电缆
- 1x processing AMC (Intel® Xeon® E3-1500 v5)处理器卡
- 7x 空AMC 槽位，可用于系统扩展
软件架构：
Flex 系统软件架构
应用领域：
1.软件无线电：Software Defined Radio
2.无线网络射频单元RRH\RRU：Remote Radio Head（Unit）
3.科学研究：Research and Development
4.卫星调制解调器：Satellite modems
5.雷达/相控阵：Radar/Phased Arrays
6.数据采集：data acquisition
