DCAS井下数据无线接入解决方案
方案概要：
Downhole data Cableless Access Solution (DCAS)
2022-01-04
DCAS系统是方天科技面向油田油井阀下数据传输开发的一种高速无线数据传输解决方案。它利用电磁波原理，将测试阀下测得的压力恢复数据和温度变化数据无线发送至测试阀以上。采用测井电缆将接收仪器在油管内下至测试阀的上部，接收井下的电磁波的信号后，通过电缆输送到地面测井车。
1.DCAS系统原理(Principle)
DCAS系统利用电磁波原理，将测试阀下测得的压力恢复数据和温度变化数据无线发送至测试阀以上。采用测井电缆将接收仪器在油管内下至测试阀的上部，接收井下的电磁波的信号后，通过电缆输送到地面测井车。必要时地面接收系统可将井下采集到的压力和温度数据无线发送至评价解释中心和开发指挥部。

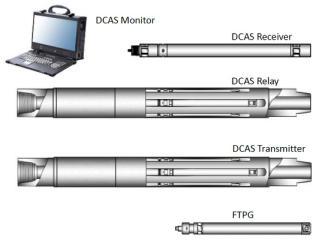

2.DCAS系统构成(DCAS Structure)
DCAS采用短距离无线中继实现跨阀数据通信，并配合长距离电缆传输到地面的设计方案，系统的组成功能包括：
- PC操作控制软件 ( DCAS Monitor );
- 地面电缆调制解调器 ( Cable Modem );
- 阀上无线接收器 ( DCAS Receiver );
- 阀上定位及无线中继系统 ( DCAS Relay );
- 阀下无线发射系统 ( DCAS Transmitter );
- (阀下) 数据采集及双模式压力计 ( FTPG )。
3.DCAS系统特点(DCAS Advantages)
DCAS实现了井下极端环境中跨越测试阀的高速无线数据传输 , 可在测试阀关闭、电缆无法跨越的状态下实时获取阀下压力、温度数据，以及时了解井下测试作业实况，以便调整开关井工作制度，缩短测试周期，节约成本。
DCAS可与APR/PCT/STV/MFE阀配合，针对海上平台7吋套管或者陆地5½吋套管井应用, 可提供两种规格的仪器(仪器外径分别为136mm和102mm)

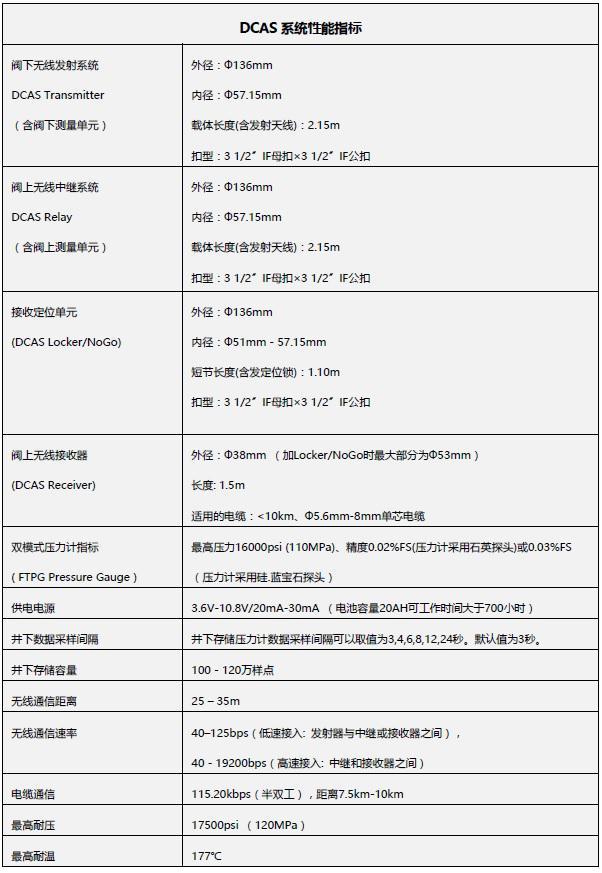

4.DCAS主要技术规格(Specifications)
